概述:
SCUHZ系列侧装式磁性浮子液位计产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上液位变送器可将液位界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。
磁浮子液位计可采用材质有:304、321、316L不锈钢;PVC/PP防腐材质;不锈钢衬四氟;钛合金/哈C
磁性浮子液位计根据用途功能分为:侧装、顶装、远传、高温、高温高压、保温夹套、真空夹套、蒸汽夹套、电伴热夹套、带报警开关
应用范围:各类液位容器的测量、加压罐、高温蒸汽锅炉、无机类腐蚀性液体、所有酸碱腐蚀性液体、低温下流动性差的介质、易凝固易结晶防冻的场合、防霜场合、钢厂等。
![磁浮子液位计(磁性浮子液位计)](http://www.car47.com/d/file/cfbywj/2016-05-21/b821daef4d53cf6f2e0205df47a1fe18.jpg)
磁浮子液位计的突出优势
运行成本低
现场使用磁浮子液位计无需提供电源和动力源设备。除了现场指示外,可以配远传变送器、报警开关、控制开关,这些要24V电源即可。
高量程高压力高温度
(1)磁性浮子液位计可以耐高温450°C,耐高压16MPa,可以测量量程达到18米
应用范围广
各类液位容器的测量、加压罐、高温蒸汽锅炉、无机类腐蚀性液体、所有酸碱腐蚀性液体、低温下流动性差的介质、易凝固易结晶防冻的场合、防霜场合、钢厂等。
操作维修简便
(1)磁性浮子液位计配套两线制远传变送器,可实现远程控制,操作简便。
(2)磁性浮子液位计的面板通过卡箍绑在钢管上,钢管内有磁性浮子,钢管底部用螺栓固定对接法兰,拆卸检修更换方便
产品质量稳定
(1)磁浮子液位计长期保持在10mm精度范围内,不会受到干扰。
(2)磁浮子液位计的指示机构与被测介质完全隔离,因此密封性好,可靠性高
环保清洁
没有震动,没有噪音,且设备整体密封,防爆防泄漏,环境清洁,满足国家环保要求。
磁浮子液位计的工作原理
磁性浮子液位计的结构原理
1、侧装式磁浮子液位计
磁性浮子液位计共有三部分组成: 非磁性材料立管、磁性浮子及磁性显示翻板。其中非磁性材料立管一般采用不锈钢管或钛钢管, 其长度要略长于需要监控的液面高度; 磁性浮子外壳系用薄不锈钢板焊制而成, 内镶嵌强磁铁棒, 磁性浮子放在立管内; 磁性显示翻板用卡环固定在立管外侧, 立管上、下两端用法兰盖封死, 在立管最低位置安装排污管。在液位显示器安装时应保证立管的垂直度, 以使浮子在立管内能自由浮动。结构概括为翻板指示器、主体管道、磁性浮子、连接法兰、排污阀组成
2、顶装式磁浮子液位计
顶装式磁性浮子液位计分为上下两部分,上部在容器顶部,下部安装在容器内,由法兰与容器法兰连接。液下部分导管内浮子由连杆与上部导管内磁性头连成一体。 当液体变化时,浮子带动磁钢在导管内上下运动,带动显示部分红白指示球翻转,在面板上读得液位高度3、增加远传变送器或者报警开关

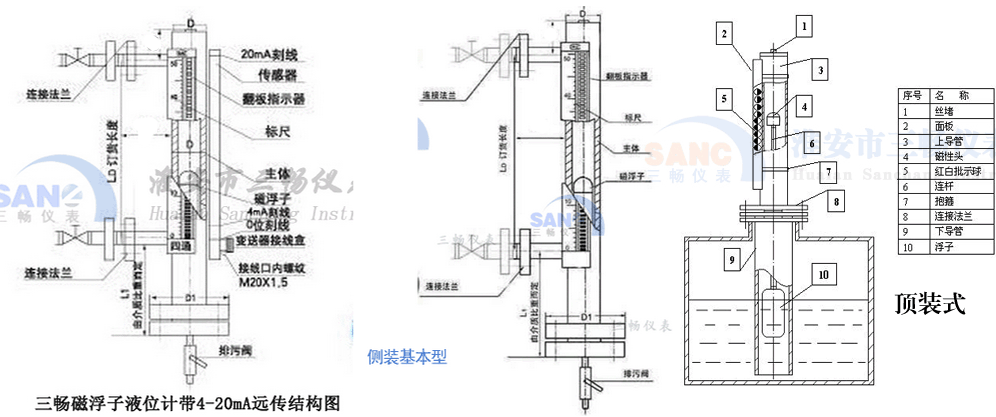

磁性浮子液位计的结构示意图
![磁浮子液位计结构原理](/images/jiegou.gif)
磁浮子液位计的订购须知
1、型号:具体的型号可以在我们公司的网站上查到
2、介质温度:测量液体的最低、最高温度是多少
3、介质密度:如果不知道密度,可以告诉我们介质的名称,混合液体要知道由哪几种液体组成。
4、工作压力:最高压力是多少
5、测量范围:也可称为公称长度,也就是两个法兰的中心距离,或者看一下已经使用的磁浮子液位计的标尺刻度是多少。
6、法兰标准:法兰的公称通径,使用最多的法兰是DN20或DN25
7、接液材质:如不知道用哪种材质,可以向我们咨询
8、特殊要求:请在订货前详细注明,如是否要带远传、保温夹套等等。
