锅炉汽包水位计有几种？分析使用时的故障事项及注意哪些防范措施

日期：2018-02-02 来源：作者：

　　锅炉使用汽包水位计是现火电厂zui重要的监测仪表之一，其测量准确与否直接对生产过程有着很大的影响力。

　　智能锅炉汽包液位计，是基于电容测量原理的一种液位计。其采用断层扫描技术，通过测量分析测量筒内的液态、气态介质的补偿温度、介电常数、压力等变化带来的影响。

　　经过微处理器运算处理然后输出符合工业标准的4-20mA电流信号，也可以输出RS485数字信号供给使用。

　　用户在使用时应注意：

　　汽包水位过高，降低了汽包内汽水分离器的分离效果，使供出的饱和蒸汽携带水分过多，含盐量也增多。由于蒸汽湿度大，过热蒸汽过热度降低，这不但降低了机组出力，而且容易造成汽机末几级叶片的水冲击，造成轴向推力过大使推力轴承磨损;含盐量过多，使过热器和汽机流通部分结垢，使机组出力不足且易使受热面过热而造成爆管。

　　汽包水位过低，则破坏了锅炉的汽水自然循环，致使水冷壁管被烧坏，严重缺水时还会发生爆管等事故。所以准确测出汽包内水位，以提高机组的安全性是运行人员需重点关注的问题。

　　下面我们来简单的分析下三种水位计的工作原理和影响这三种汽包水位计的原因对应问题防范措施。

　　1、云母式双色水位计是一种直读式高置汽包水位计。由于结构简单，读数直观可信，一向是人们监督汽包水位zui信赖的仪表。它用耐高温高压的云母按连通器的原理制成。

　　原因：环境温度对云母水位计的影响，由于云母双色水位计处于环境温度下，温度较低。其冷凝水密度高于汽包内饱和水密度，因此指示水位必低于汽包内重力水位。环境温度越低，冷却水平均密度越大，故误差越大。

　　防范措施：加强对云母水位计汽水连通管路和水位计本体的保温。

　　防范措施：锅炉冷态启动或更换云母片后对云母水位计的影响，机组冷态启动时，当汽包升压到一定值时，水位工业电视系统CRT上看云母双色水位计往往模糊不清。其原因是汽包受热后，水位计汽水管路、支架发生膨胀，相对位置发生了变化，摄像头与双色水位计的角度偏离了zui佳视角所致。另外更换了云母片后也有相同现象发生。

　　防范措施：适时适当调准摄像头位置和角度。

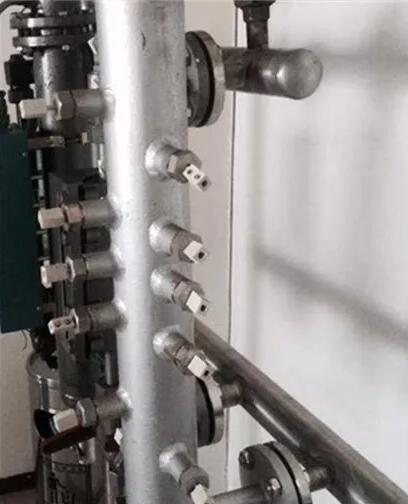

　　2、电接点水位计是利用炉水和蒸汽的导电率差异的特性进行测量液位的。由于液位的变化使部分电极浸入水中，部分电极置于蒸汽中。炉水含盐量大,其电阻率小，相当于导电状态;而饱和蒸汽的电阻率大，相当于开路状态，利用这一特性，用几对电极就可以模拟汽包水位的高度。
